So schnell DCDas Ladegerät wurde entwickelt, um hohen Schutz, überragende Effizienz und volle Kompatibilität mit globalen Ladestandards für Elektrofahrzeuge, einschließlich CCS2 und GB/T, zu bieten. Es ist sowohl für kommerzielle als auch für öffentliche Ladestationen konzipiert und zeichnet sich durch eine kompakte All-in-One-Bauweise und IP55-Schutz aus, wodurch es sich ideal für das Laden von Elektrofahrzeugen im Freien unter rauen Bedingungen eignet.
Mit vollständig vergossenen Leistungsmodulen, die einen Wirkungsgrad von bis zu 96 % erreichen, gewährleistet unser Ladegerät für Elektrofahrzeuge zuverlässige Leistung und lange Lebensdauer selbst bei extremen Temperaturen von -30 °C bis +50 °C. Sein breiter Spannungsbereich (200–1000 V) und die konstante Ausgangsleistung garantieren schnelles und stabiles Laden für alle Elektrofahrzeugplattformen.
Merkmale des Ladesystems für Elektrofahrzeuge:
Vollständig vergossene Module: Industrieller Schutz und hohe Effizienz
96 % Umwandlungseffizienz: Die vollständig vergossene Technologie schützt vor Feuchtigkeit, Staub und Korrosion und gewährleistet einen stabilen Betrieb von -30 °C bis +50 °C ohne Leistungsreduzierung. Entspricht IEC 61851-23:2023: Unterstützt CCS2- und GB/T-Schnittstellen, CE/CB-zertifiziert.
Schutzart IP55 + effizientes Kühldesign
Schutz in verschiedenen Umgebungen: Schutzart IP55 mit dreifacher Schutzbeschichtung für längere Lebensdauer.
Optimierte Luftkanäle mit intelligenten Ventilatoren sorgen für geringe Geräuschentwicklung.
Breiter Spannungsbereich (200–1000 V) und konstante Leistung
Volle Fahrzeugkompatibilität: Der 200-1000V-Ausgang deckt 400V/2400V-Plattformen ab, kein Stromabfall bei niedriger Spannung, Geschwindigkeitssteigerung um 30%.
Intelligentes Management
Fernbetrieb und -wartung: 4G/Ethernet-Kommunikation über OCPP für Ferndiagnose, Updates und Zahlungen (APP/RFID/QR-Code/Automatische Aufladung).
Kompaktes Design & Benutzerfreundlichkeit
Hohe Leistungsdichte: Die All-in-One-Bauweise minimiert den Platzbedarf und vereinfacht die Bedienung.
Das Kabelmanagementsystem erleichtert die Handhabung und vereinfacht die Bedienung.
Technische Spezifikationen
| SPEZIFIKATION | MODELL | 240KE02-M01 | 180KE02-M01 | 160KE02-M01 | 120KE02-M01 |
| Leistungsaufnahme | Phasen / Linien | 3-phasig + Neutralleiter + PE | |||
| Stromspannung | Wechselstrom 400 V ± 10 % | ||||
| Aktuell | 364A | 273A | 243A | 182A | |
| Frequenz | 50/60 Hz | ||||
| Ausgangsleistung | Stromspannung | Gleichstrom 200~1000V | |||
| Aktuell | CCS2: 300 A Nennstrom, GB/T: 250 A Nennstrom | ||||
| Leistung | Max. 240 kW | Max. 180 kW | Max. 160 kW | Max. 120 kW | |
| Lademöglichkeit | inzwischen | ||||
| Strukturdesign | Installationsmethode | Bodenständer | |||

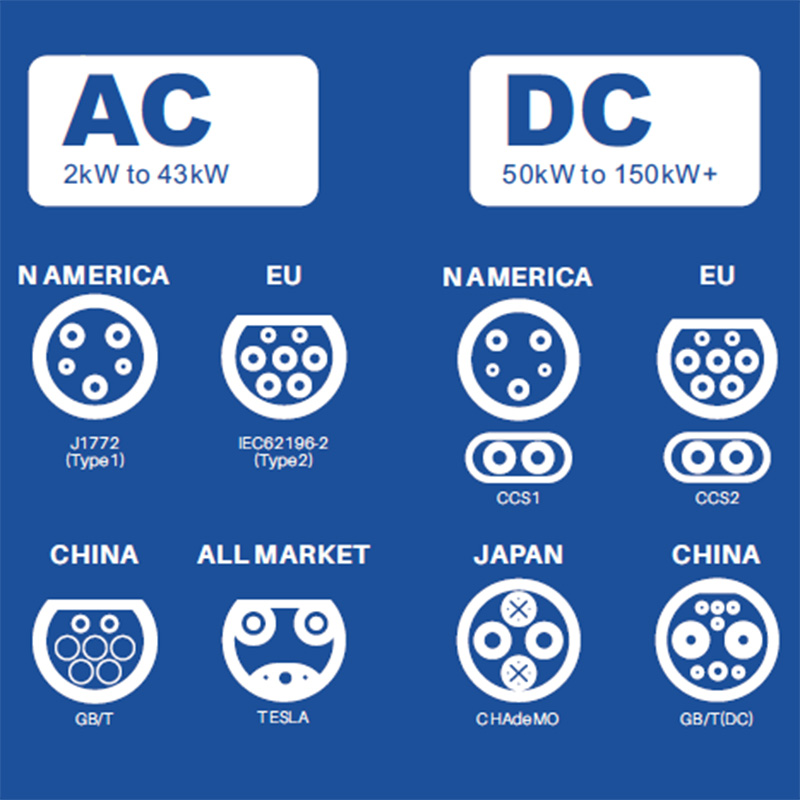

| Ladebuchse | CCS2+CCS2 CCS2+GBT GBT+GBT | ||||
| Kabellänge | 5,0 m | ||||
| LED-Anzeige | Ja | ||||
| HMI | 10-Zoll-Farb-Touchscreen | ||||
| Zahlungsart | App/RFID-Karte/QR-Code/Automatische Aufladung | ||||
| Maximale Effizienz | ≥96% | ||||
| Leistungsfaktor | > 0.99 (Lastbereich: 50 % ~ 100 %) | ||||
| Obertöne | iTHD < 5% | ||||
| RCD | Ja | ||||
| CMS (Kabel) Managementsystem) | Optional | ||||
| Dimension | 910 x 500 x 1750 mm (B x T x H) | 870 x 460 x 1600 mm (B x T x H) | |||
| Kommunikation | Ladegerät vs. Elektrofahrzeug | CCS2: SPS (DIN 70121: 2014-12/ ISO15118) GBT: CAN (GB/T 27930) | |||
| Kommunikationsprotokoll | OCPP 1.6J | ||||
| Netzwerk Verbindungen | 4G / Ethernet / 2,4-GHz-WLAN | ||||
| Umwelt Index | Betrieb Temperatur | -30 °C ~ +50 °C | |||
| Luftfeuchtigkeit im Betrieb | 5 % bis 95 % ohne Kondensation | ||||
| Arbeitshöhe | ≤2000M | ||||
| Schutzklasse | IP55 | ||||
| IK-Bewertung | IK10 (HMI: IK08) | ||||
| Anwendungsseite | Innen-/Außenbereich | ||||
| Kühlmethode | Luftkühlung | ||||
| Sicherheitsschutz | Mehrfachschutz | Überlastschutz, Kurzschlussschutz, Übertemperaturschutz, Erdungsschutz, Ableitstromschutz, integrierter Überspannungsschutz | |||
| Verpackungsinformationen | Nettogewicht | ≤340 kg | ≤270 kg | ||
| Bruttogewicht | ≤400 kg | ≤350 kg | |||
| Normen und Zertifizierung | Zertifikate | CE / CB | |||
| LVD | EN IEC 61851-1 / EN IEC 61851-23 / EN IEC 61851-24 | ||||
| EMV | EN IEC 61851-21 | ||||
| ROT | EN300 330 V2.1.1 / EN301 908-13 V13.2.1 / EN301 908-2 V13.1.1 / EN301 908-1 V15.2.1 / EN301 489-1 V2.2.3 / EN301 489-3 V2.3.2 / EN301 489-52 V1.2.1 / EN IEC 62311:2020 | ||||
| Zusätzliche Einhaltung der Standards | IEC 62196-3 | ||||
Architekturen von Ladesystemen
Anwendungsszenarien:
Autobahnraststätten
Kommerzielle und öffentliche Ladestationen für Elektrofahrzeuge
Flottendepots und Logistikzentren
Parkplätze in Wohngebieten
Industriegebiete und Bürogebäude
Frage 1: Welche Standards unterstützt das YLNXD Schnell-Gleichstromladegerät?
A1:Es unterstützt die CCS2- und GB/T-Standards und entspricht den Zertifizierungen IEC 61851-23:2023, CE und CB.
Frage 2: Kann es auch bei extremen Wetterbedingungen funktionieren?
A2:Ja. Dank IP55-Schutz und vollständig vergossenen Modulen läuft es stabil von -30 °C bis +50 °C.
Frage 3: Unterstützt es Fernüberwachung?
A3:Absolut. Das Ladegerät unterstützt das OCPP-Protokoll mit 4G/Ethernet-Konnektivität für Fernbetrieb und -wartung.
Frage 4: Welche Zahlungsmethoden stehen zur Verfügung?
A4:Unterstützt App-, RFID-Karten-, QR-Code- und automatische Abbuchungszahlung.
